IFKF Paranchi elettrici a catena - EN 14492

Caratteristiche:
Alimentazione 380-440 V / 50-60 Hz Apparecchiatura in bassa tensione 24 V Contatore avviamenti/ore di funzionamento Finecorsa elettrico di salita e discesa	Protezione termica motore Protezione paranco IP 55 Corsa gancio standard mt.3 Cavo pulsantiera mt. 2,5 L

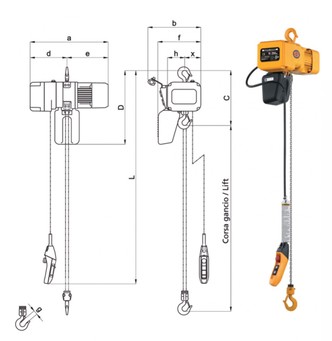

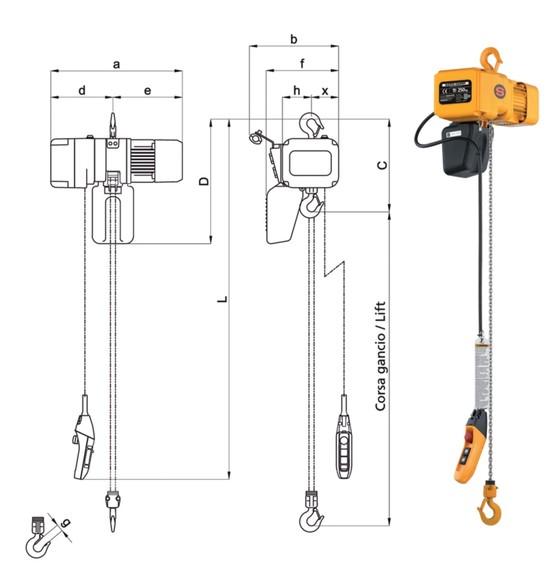

MODELLO IFKF/1G - CON GANCIO DI SOSPENSIONE

<

•

>

MODELLO IFKF/1G - CON GANCIO DI SOSPENSIONE

Codice	WLL Kg	Velocità di sollev. mt/min 50/Hz	Carico di prova Kg	Catena diam. x tiri		Ingombro minimo C mm	D mm	a mm	b mm	d mm	e mm	f mm	g mm	h mm	x mm	Peso Kg
D0125010	125	14,1	156	4,3	1	350	430	478	321	219	259	260	27	99	93	27
DK025050	250	9,1	313	4,3	1	350	430	478	321	219	259	260	27	99	93	27
DK025080	250	13,4	313	6	1	370	490	510	348	242	268	283	27	113	106	37
DK050040	500	3,8	625	6	1	370	490	513	348	242	271	283	27	113	106	33
DK050070	500	7,3	625	6	1	370	490	513	348	242	171	283	27	113	106	37
DK100035	1.000	3,5	1.250	7,7	1	430	550	589	376	291	298	335	31	129	118	47
DK100065	1.000	7,1	1.250	7,7	1	430	550	598	376	291	307	335	31	129	118	54
DK160033	1.600	4,5	2.000	10,2	1	510	630	646	427	308	338	384,5	34	160,5	137,5	72

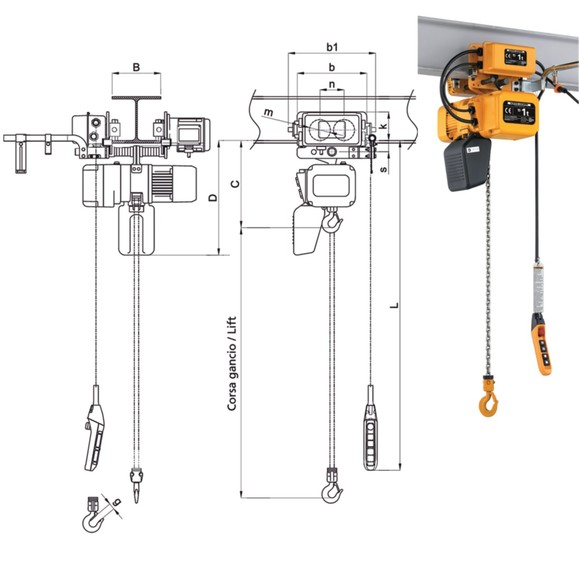

MODELLO IFKF/3 - CON CARRELLO

<

•

>

MODELLO IFKF/3 - CON CARRELLO ELETTRICO

Codice	WLL Kg	Velocità di traslazione mt/min 50/Hz	Raggio minimo di curvatura mm	Carico di prova Kg	Ingombro minimo C mm	D mm	b mm	b1 mm	g mm	h mm	k mm	m mm	n mm	Peso Kg
D0125010C	125	10 o 20	800	156	375	450	315	383	27	205	130	95	109	58
DK025050C	250		800	313	375	450	315	383	27	205	130	95	109	58
DK025080C	250		800	313	395	510	315	383	27	205	130	95	109	68
DK050040C	500		800	625	395	510	315	383	27	205	130	95	109	64
DK050070C	500		800	625	395	550	315	383	27	205	130	95	109	68
DK100035C	1.000		800	1.250	435	550	315	383	31	205	130	95	109	77
DK100065C	1.000		800	1.250	435	550	315	383	31	205	130	95	109	84
DK160033C	1.600		800	2.000	505	630	315	383	34	212	125	110	118	110
DK160065C	1.600		800	2.000	585	630	325	383	39	212	125	110	118	120
